Rohrhalbschalen

Unsere Rohrhalbschalen sind die ideale Lösung für die nachträgliche Sicherung und Verstärkung bereits verlegter Kabelschutzrohre oder freiliegender Leitungen. Sie schützen zuverlässig vor mechanischen Belastungen, etwa bei oberirdischer Verlegung, an Übergängen oder in besonders beanspruchten Bereichen im Tiefbau.

Die Halbschalen lassen sich schnell und werkzeuglos montieren, um bestehende Kabeltrassen nachträglich abzusichern. Dank verschiedener Größen und Materialien passen sie sich flexibel an Ihre Anforderungen an.

Auch bei unseren Rohrhalbschalen bieten wir kundenspezifische Ausführungen in Bezug auf Farbe, Länge oder Beschriftung an. Auf Wunsch liefern wir individuelle Sonderlösungen für spezielle Anwendungen oder Projektanforderungen.

Ihre Vorteile:

Effektiver nachträglicher Kabelschutz – ideal für freiliegende oder bereits verlegte Leitungen
Einfache Handhabung & schnelle Montage – auch ohne Spezialwerkzeug
Robuste Bauweise – schützt zuverlässig vor mechanischen Schäden
Vielfältige Ausführungen & Durchmesser – passend zu bestehenden Systemen
Individuelle Sonderanfertigungen – Farbe, Länge oder Kennzeichnung nach Wunsch
Ergänzendes Zubehör erhältlich – für eine sichere Fixierung und Verbindung

Rohrhalbschalen aus PVC-U

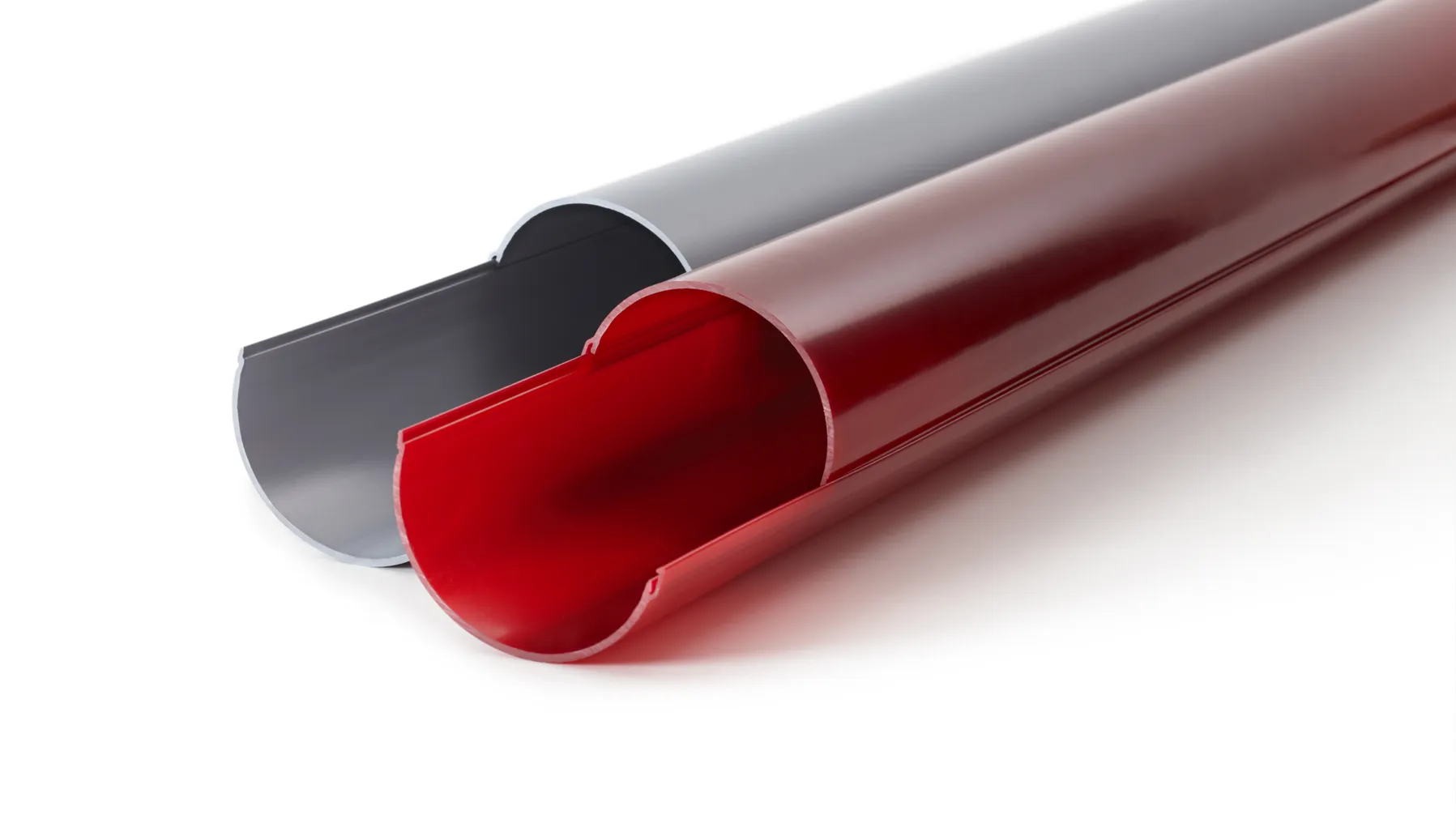

Rohrhalbschalen aus PVC-U mit Rastersystem

Einsatz als Reparaturhalbschale:

‍Unsere Rohrhalbschale ist so konstruiert, dass der Verschluss außerhalb liegt und dadurch der Innendurchmesser von 110 mm ohne Maßeinschränkung genutzt werden kann. Die Halbschale kann somit wie ein Pflaster über das defekte Kabelschutzrohr geklemmt werden. Kein Heraussägen des beschädigten Rohrabschnitts notwendig!

Standardausführung
Werkstoff
PVC-U
Verschluss
Rastersystem
Farbe
grau
Länge
3 m
Mögliche Ausführungen
Länge
1 m bis 3 m
Farbe
Sonderfarben auf Anfrage
Aufschrift
nach Kundenwunsch
Artikelbezeichnung
Außendurchmesser (mm)
Innendurchmesser (mm)
Wanddicke (mm)
Paletteninhalt (m)
RHS-R 110 x 3,2
116,4
110
3,2
135
ProduktdatenblattGesamtkatalog

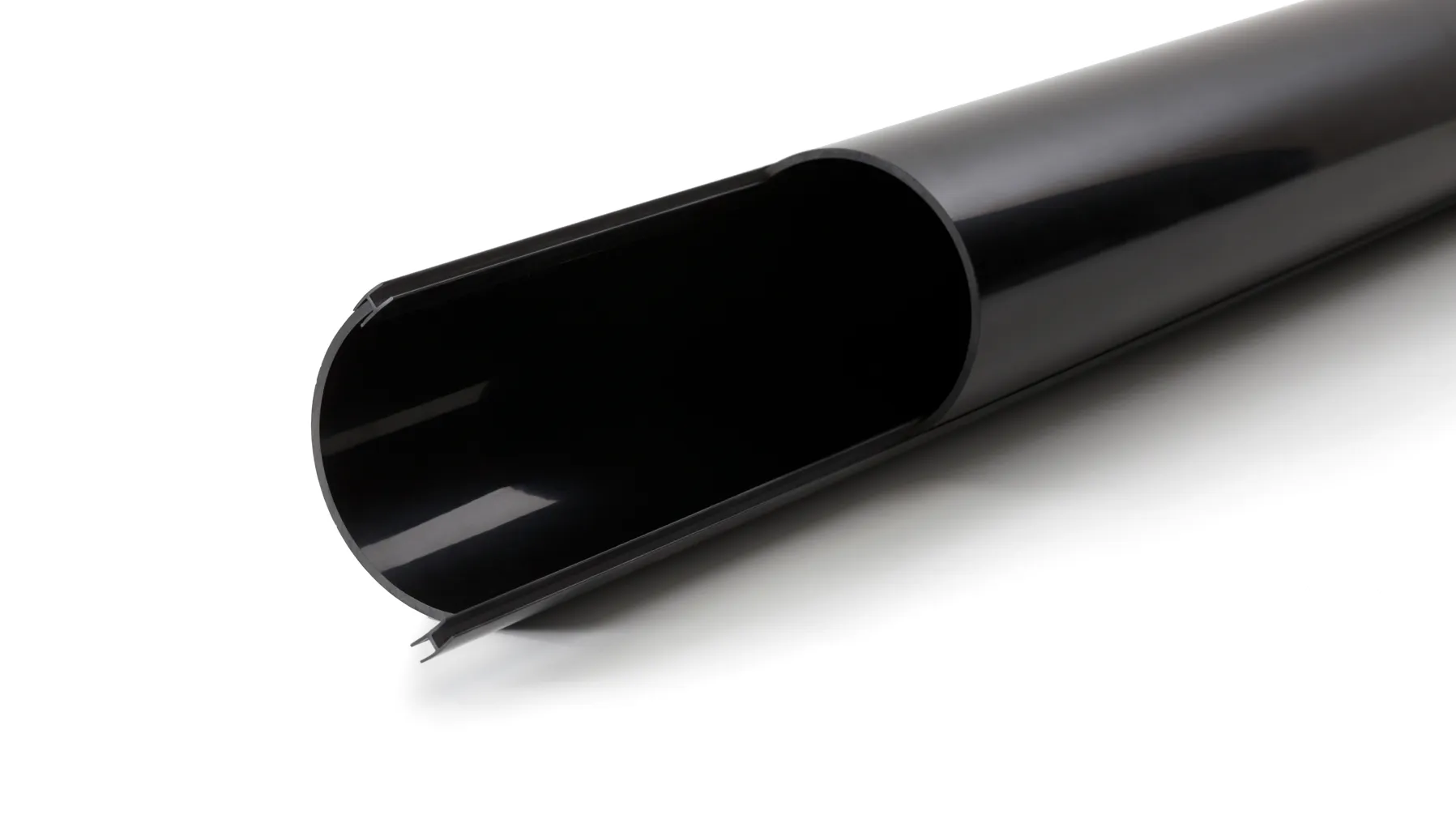

Rohrhalbschalen aus PVC-U mit H-Profil

Die Verbindung erfolgt durch Zusammenfügen der beiden Halbschalen, wobei die Verbindungsleisten (H-Profil) einseitig aufgeklebt sind. Einen durchgehenden Rohrstrang erhalten sie durch Versetzen der oberen Halbschale ohne Verwendung von Muffen. Zusätzlich können die H-Profile mit den Halbschalen bei der Endmontage durch Tangit Kunststoffkleber PVC-U fest verbunden werden.

Standardausführung
Werkstoff
PVC-U
Verschluss
H-Profil
Farbe
schwarz
Länge
3 m
Mögliche Ausführungen
Werkstoff
PE 80 / PE 100 nach DIN 8074/8075
Farbstreifen
coextrudiert
Außenseite
farbig coextrudiert oder durchgefärbt
Innenseite
glatt
Ausführung
mehrfach lose nebeneinander auf Trommel gewickelt
Lieferausführung
Einwegtrommel
Individuelle Längen
auf Trommel oder in Ringbunden lieferbar
Signierung
nach Kundenwunsch
SDR-Klassen
SDR 33 – SDR 11
Artikelbezeichnung
Außendurchmesser (mm)
Innendurchmesser (mm)
Wanddicke (mm)
Trommeln (m)
RHS-H 50 x 1,8
50
46,4
1,8
1332
RHS-H 63 x 1,9
63
59,2
1,9
855
RHS-H 63 x 3,0
63
57
3,0
855
RHS-H 63 x 4,7
63
53,6
4,7
855
RHS-H 75 x 2,2
75
70,7
2,2
600
RHS-H 75 x 3,6
75
67,8
3,6
600
RHS-H 90 x 2,7
90
84,6
2,7
372
RHS-H 90 x 4,3
90
81,4
4,3
372
RHS-H 110 x 3,2
116,4
110
3,2
135
RHS-H 110 x 5,3
110
99,4
5,3
297
RHS-H 125 x 3,7
125
117,6
3,7
216
RHS-H 125 x 6,0
125
113
6,0
216
RHS-H 140 x 4,1
140
131,8
4,1
138
RHS-H 140 x 6,7
140
126,6
6,7
138
RHS-H 160 x 4,7
160
150,6
4,7
126
RHS-H 160 x 7,7
160
144,6
7,7
126
RHS-H 200 x 4,0
200
192
4,0
75
RHS-H 250 x 6,1*
250
237,8
6,1
35
RHS-H 315 x 7,7*
315
299,6
7,7
20

weitere Abmessungen oder Wanddicken auf Anfrage

ProduktdatenblattGesamtkatalog

Rohrhalbschalen aus PE-HD

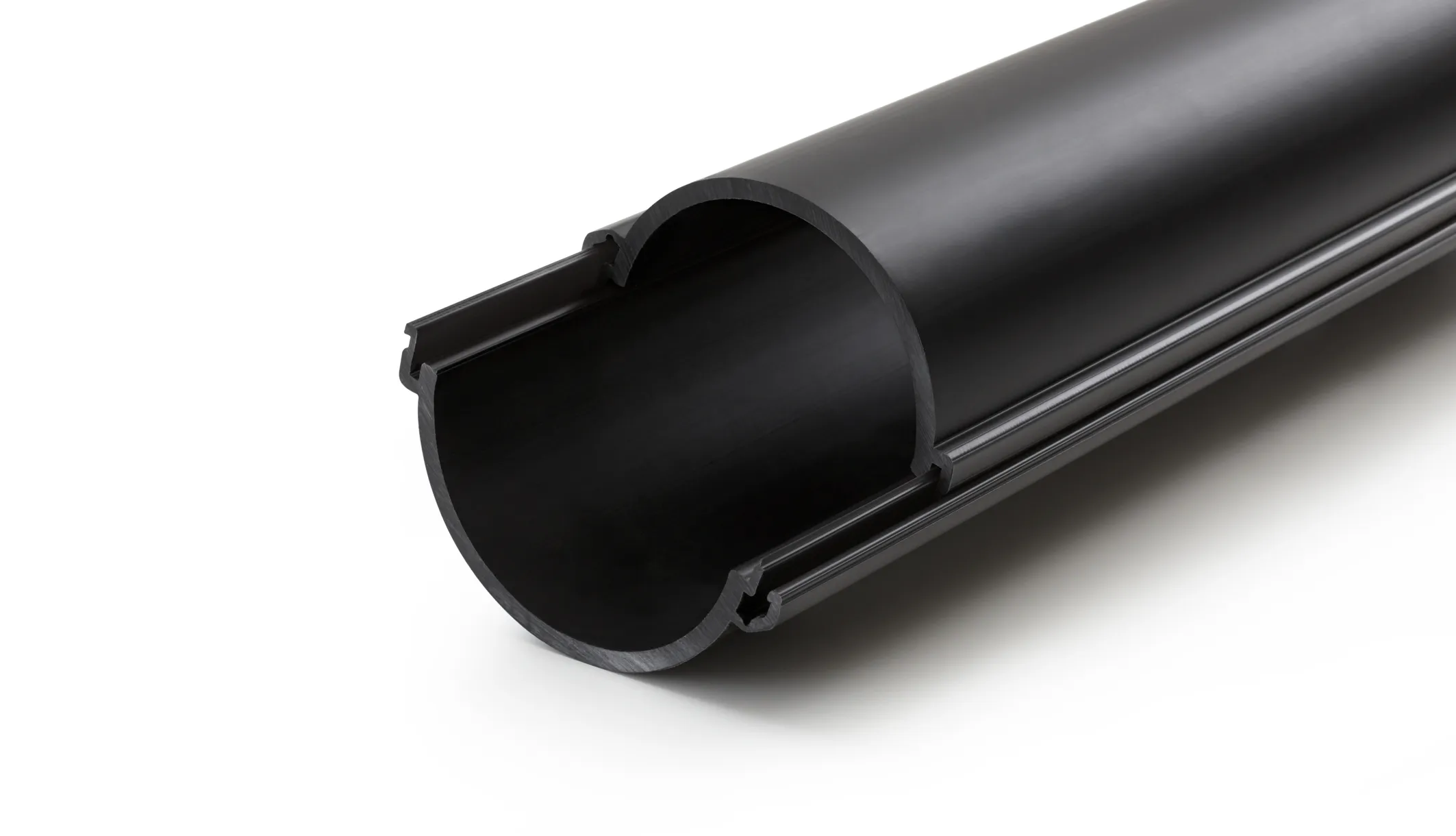

Rohrhalbschalen aus PE-HD mit Rastersystem

Einsatz als Reparaturhalbschale:

Unsere Rohrhalbschale ist so konstruiert, dass der Verschluss außerhalb liegt und dadurch der Innendurchmesser von 110 mm ohne Maßeinschränkung genutzt werden kann. Die Halbschale kann somit wie ein Pflaster über das defekte Kabelschutzrohr geklemmt werden. Kein Heraussägen des beschädigten Rohrabschnitts notwendig!

Standardausführung
Werkstoff
PE-HD
Verschluss:
Rastersystem
Farbe
schwarz
Länge
3 m
Mögliche Ausführungen
Länge
1 m bis 6 m
Farbstreifen
coextrudiert
Farbe
auf Anfrage
Außenseite
farbig coextrudiert oder durchgefärbt
Oberfläche innen
gerieft zur Reduzierung der Kabeleinzugskräfte
Signierung
nach Kundenwunsch
Artikelbezeichnung
Außendurchmesser (mm)
Innendurchmesser (mm)
Wanddicke (mm)
Paletteninhalt (m)
RHS-R 50 x 4,0
58
50
4,0
330
RHS-R 75 x 4,0
83
75
4,0
180
RHS-R 100 x 5,0
110
100
5,0
162
RHS-R 110 x 5,0
120
110
5,0
144
RHS-R 141 x 9,5
160
141
9,5
72
RHS-R 172 x 14,0
200
172
14,0
90
RHS-R 195 x 15,0
225
195
15,0
90
ProduktdatenblattGesamtkatalog

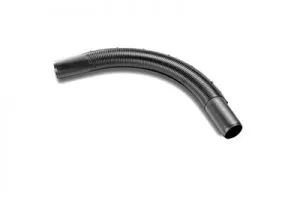

Rohrhalbschalenbogen

Rohrhalbschalen aus PP

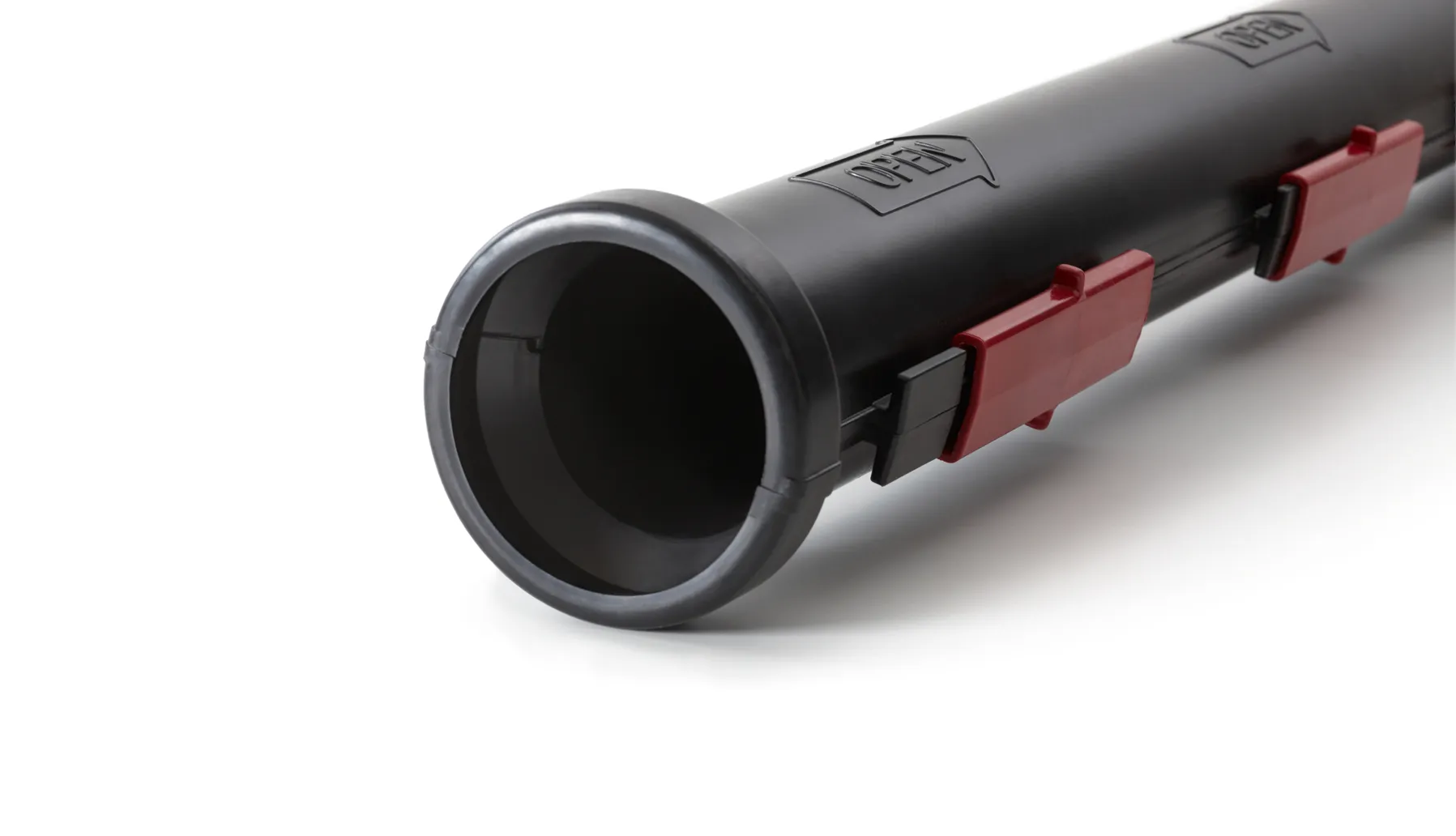

Rohrhalbschalen aus PP mit Klemmverschluss

Zum nachträglichen Schutz bereits verlegter Kabel oder beschädigter Rohrsysteme.

• feinsanddicht
• wiederverwendbar
• keine Muffe erforderlich
• beliebig verlängerbar
• das Zusammenfügen der Rohrhalbschalen erfordert kein Werkzeug
• einen durchgehenden Rohrstrang erhält man durch Versetzen der oberen Halbschale ohne Verwendung von Muffen
• in jeder Richtung 10° pro Meter abwinkelbar
• drei rote Verschlussklemmen sind vormontiert

Standardausführung
Werkstoff
PP
Verschluss
Verschlussklemmen
Farbe
schwarz
Länge
1 m
Mögliche Ausführungen
Länge
1 m bis 6 m
Farbe
Sonderfarben auf Anfrage
Signierung
nach Kundenwunsch
Artikelbezeichnung
Außendurchmesser (mm)
Innendurchmesser (mm)
Wanddicke (mm)
Paletteninhalt (m)
RHS-V 60 x 5,0
60
50
5,0
90
RHS-V 110 x 5,5
110
99
5,5
54
RHS-V 160 x 8,0
160
144
8,0
24
RHS-V 220 x 10,0
220
200
10,0
12
